Счетчики на воду: как выбрать и правильно установить

Кокляев Владимир Степанович
3 благодарности
за статью
377
Нормативы потребления воды, закрепленные на законодательном уровне, значительно завышены. Поэтому сэкономить средства можно только в том случае, если ведется учет расхода ресурса. Для эффективной работы прибор должен быть правильно подобран и установлен в соответствии со всеми требованиями и нормам, предъявляемыми законом.

Когда необходима установка?

На оплату ЖКУ в каждой семье уходит значительная часть доходов, поэтому любая экономия всегда выгодна. Объемы потребления воды из централизованного водопровода, установленные нормативами, значительно завышены. Поэтому сэкономить получится только в том случае, если ведется учет потребления.

Особенно выгодна установка водомеров, если кто-либо из прописанных в квартире в не й на самом деле не проживает или подолгу отсутствует. Сократить расходы на оплату при наличии счетчика помогает также экономное потребление воды.

Минимальное снижение затрат на оплату в среднем составляет 25 – 30 %. Иногда платежи снижаются в 2 раза. В некоторые месяцы, когда жильцы покидают жилое помещение, суммы в квитанциях на воду нулевые. Поэтому установка счетчика однозначно выгодное мероприятие.

Бывают и противоположные ситуации. Если число прописанных в помещении меньше, чем фактическое количество проживающих, установка водяного счетчика совершенно невыгодна.

Виды водомеров и их особенности

Все счетчики делятся по принципу действия на несколько групп. Каждая из них имеет отличительные особенности, преимущества и недостатки, которые стоит учитывать перед покупкой и установкой.

Тахеометрические

Счетчики самой простой конструкции и низкой стоимости, поэтому многие потребители предпочитают устанавливать на трубы именно их. Тахеометрические счетчики энергонезависимые. Внутри их корпуса установлена крыльчатка, через которую проходит водяной поток. Диаметр условного прохода прибора этого типа не превышает 50 мм. Количество оборотов этой детали берется за основу подсчета потребленного ресурса. Все изменения показывает циферблат.

Устройства с крыльчаткой бывают одноструйными, многоструйными, комбинированными. В первых на лопасти ввода вода подается одним ручьем. Крутильный толчок на индикатор счетного узла посылает магнитная муфта. Специалисты советуют монтировать такие счетчики на трубопроводы горячей воды сечением от 15 до 30 мм.

В многоструйных моделях поток на пути к рабочему колесу разбивается на части. Погрешность замера уменьшается, поскольку происходит воздействие на лопасти одинаковой силы. При этом полностью исключается турбулентность потока.

Существует 2 вида тахеометрических счетчиков:

  1. Сухоходные. В них вода не воздействует на механизм. Вращение крыльчатки происходит посредством сообщения со специальной муфтой. Модель имеет достаточно высокую стоимость, но использовать ее можно даже там, где подают горячую воду, в которой присутствуют посторонние примеси в большом количестве. Точность показаний такого прибора очень высокая. Если есть необходимость дистанционного снятия данных, можно включить в систему устройство импульсного выхода.
  2. Мокроходные. Счетный механизм постоянно контактирует с водой. Такие приборы намного дешевле, но вследствие подверженности коррозии имеют меньший срок службы.

К недостаткам тахеометрических счетчиков относят:

  • изнашиваемость лопастей крыльчатки;
  • чувствительность к примесям в воде;
  • наличие подвижных элементов в проточной камере;
  • невозможность фиксации мгновенного расхода воды.

Средний срок службы тахеометрического счетчика – 10 – 12 лет. Установить их можно для учета холодной и горячей воды, но только если речь идет о небольших объемах. На большие расходы эти модели не рассчитаны.

Электромагнитные

Энергозависимый тип счетчика. Принцип его работы основан на способности воды пропускать через себя электроток. Стоимость таких счетчиков высока, но срок службы большой.

Преимущества электромагнитных счетчиков:

  • высокая точность и большой диапазон показаний;
  • отсутствие подвижных элементов в корпусе;
  • быстрое отображение расхода воды;
  • возможность архивирования полученных данных.

Недостатки электромагнитных счетчиков:

  • восприимчивость к турбулентности потока жидкости;
  • высокая цена;
  • сложность установки;
  • необходимость подключения к источнику питания.

Ультразвуковые

Измерения в таких приборах происходят путем воздействия ультразвуковых колебаний на поток воды. Полученный в результате акустический поток анализирует датчик, затем показания появляются на дисплее.

Мнение эксперта
Кокляев Владимир Степанович
Опытный сантехник с 12 летним стажем
Монтируют ультразвуковые счетчики как на поверхности водопроводной трубы, так и непосредственно в ней. Если установка выполнена первым способом, прибор можно быстро переместить в другое место для осуществления калибровки других счетчиков или временного контроля. Как правило, такие устройства применяют в промышленности.

Преимущества разновидности этих приборов:

  • низкое энергопотребление;
  • минимальные погрешности измерения;
  • защищенность от помех;
  • долгий срок службы.

  • К недостаткам относят необходимость подключения источников питания и возможность снижения точности измерений при наличии пузырьков воздуха в воде.

Вихревые

Этот вид счетчиков работает только в чистой воде. Абразивные частицы искажают показания и уменьшают срок службы приборов.

Внутри вихревых счетчиков находится обтекаемое тело, которое создает препятствие на пути воды и подает сигнал в виде колебаний на датчик, расположенный выше. Когда скорость движущейся жидкости достигает определенного значения, возникают вихри за пределами препятствия. Они образуются попеременно с разных сторон и движутся вместе с потоком. При этом появляются зоны разного давления. Это порождает явление, называемое «вихревой дорожкой».

Вихри появляются с частотой, пропорциональной скорости движущегося потока. Они возникают тем чаще, чем больше его скорость. Дистанция между смежными вихрями соответствует объему воды, протекающей за определенный период. Расход высчитывают, умножив число вихрей на объем. Датчик отличается превосходной балансировкой, поэтому даже вибрация трубы не отражается на точности его показаний.

Усредненный срок службы прибора — 8 лет. Основное предназначение — регулировка технологических процессов. В разводке водопровода в жилых помещениях применять такие устройства нерационально.

Вихревой счетчик можно усовершенствовать, добавив к нему контроллер температуры. При этом точность измерений повысится с поправкой на температуру

Критерии выбора

При выборе водомера следует учитывать следующие факторы:

  • состояние и материал трубопровода;
  • качество воды, то есть количество в ней тонкодисперсной взвеси и более крупных нерастворимых частиц;
  • финансовые возможности собственника помещения;
  • характер использования прибора: постоянное или периодическое;
  • стационарную температуру рабочей среды.

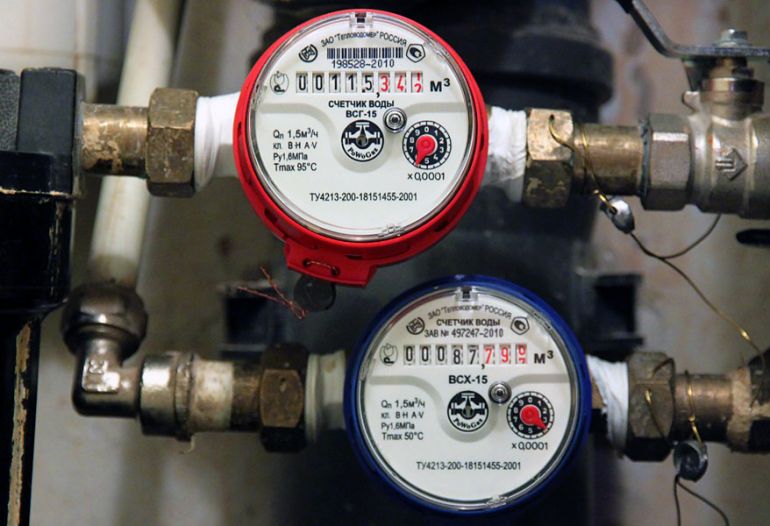

Многое могут рассказать о приборах условные обозначения и надписи, поэтому нужно научиться их расшифровывать, чтобы выяснить возможности изделия и определить, какой счетчик подойдет для конкретных условий:

  • Qmax — скорость потока, не вызывающая погрешностей в работе прибора. Работать при таком значении скорости потока прибор может максимум 60 минут. Затем обязательно должен быть перерыв.
  • Qn — оптимальный расход воды. По отношению к его максимальной возможности, этот параметр на 50% меньше. В случае, когда сквозь корпус прибора проходит объем воды, равный нормальному расходу, он будет функционировать безошибочно. Устройство сможет пройти поверку и его еще долго не придется менять на новый.
  • Qmin — наименьшая скорость потока, которая при измерении расхода воды дает самую незначительную погрешность.
  • Qt — давление, при котором водомерное устройство эксплуатировать невыгодно, поскольку оно начинает работать со значительной погрешностью. Трудно предугадать с каким знаком будет значение погрешности: минус или плюс к реальным показателям.

Кроме этих обозначений, на корпусе водомера нанесена максимальная температура, при которой прибор может работать.

Важный параметр выбора прибора – температура воды. На водомерах для холодной воды стоит надпись – 40 °C, цвет корпуса таких приборов синий. Счетчики для горячей воды красные и надпись на них – 90 °C. Если централизованно подается под давлением вода, температура которой превышает 90 °C, нужно устанавливать счетчик, имеющий надпись 150 °C.

Не менее важно брать во внимание момент соответствия устройства месту, в котором вы хотите его установить. Если прибор нужно спрятать в нише, под унитазом или под ванной, то обязательно стоит продумать, какая форма корпуса «впишется» в свободное пространство. В одном случае подойдет прибор с коротким корпусом, в другом — вытянутый по длине.

Важна ориентация счетчика относительно пола. Его можно расположить вертикально или горизонтально. Главное, чтобы легко считывались данные. Если у прибора счетный механизм ориентирован горизонтально, то и само изделие должно занимать такое положение.

Лучшие модели

На отечественном рынке представлены приборы российского и иностранного производства. Среди всего разнообразия есть модели, которые проверены потребителями и заслужили положительные отзывы.

Среди импортных моделей можно выделить немецкий и французские марки:

  • Zenner;
  • Wehrle;
  • Actaris;
  • Viterra;
  • Siemens.

Эти счетчики имеют большой межповерочный интервал, отличаются высокой надежностью. Но при покупке стоит учесть, что рассчитаны они на воду более высокого качества чем та, которая течет в наших водопроводах.

Среди отечественных моделей лучшими считаются:

  • Бетар;
  • Эконом;
  • Метер;
  • Старорусприбор;
  • Тритон.

Эти приборы дешевле зарубежных и хорошо справляются с возложенными на них задачами. Главное, что они адаптированы к нашим реалиям.

Как установить?

Монтаж счетчиков на воду не требует участия официальных ответственных организаций, поэтому с задачей можно справиться самостоятельно или пригласив любого сантехника. Однако некоторые юридические и те тонкости в этом процессе есть.

Подготовительные мероприятия

Покупать приборы учета нужно исключительно в специализированных торговых точках и ни в коем случае не с рук. Во время приобретения проверьте комплектацию прибора, изучите его характеристики, сверьте номера в документах и на корпусе. Эти действия послужат гарантией, что купленная модель сертифицирована и при вводе ее в эксплуатацию не возникнет проблем.

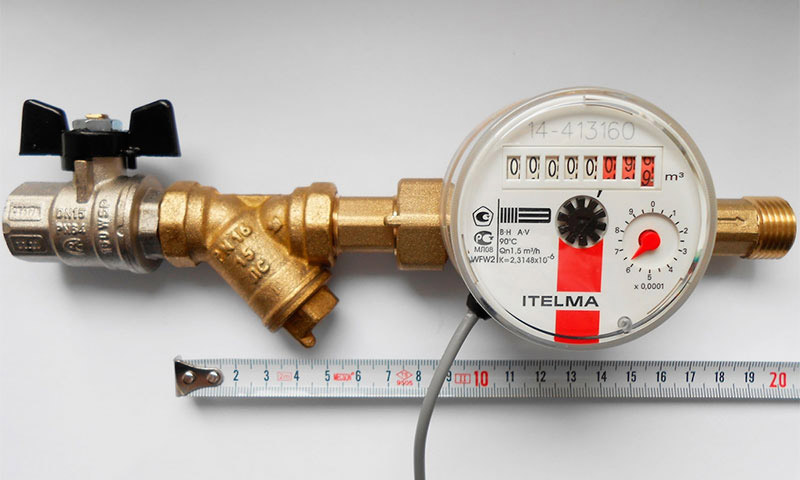

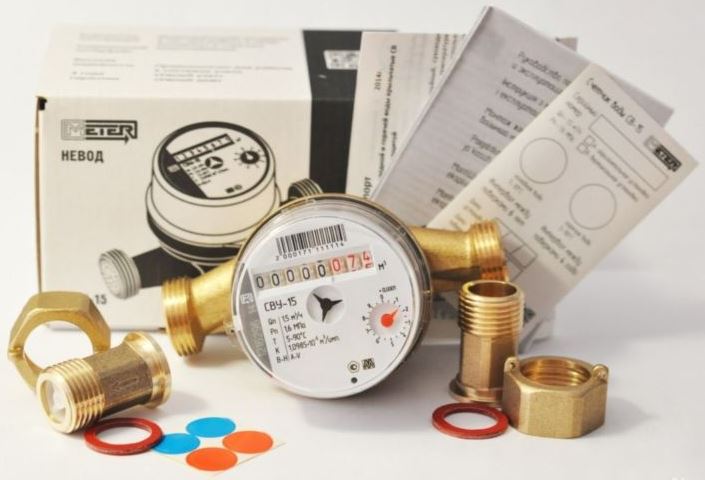

Чтобы проверить комплектацию прибора, необходимо разложить на ровной поверхности все элементы блока по направлению хода воды:

  • Запорный кран (если он входит в комплект) позволяет перекрыть поток в нужный момент. Для регулировки подачи воды потребуется также вентиль.
  • Механический фильтр для задержки нерастворимых примесей и фильтр грубой очистки воды от мусора. Способны продлить срок службы счетчика, устанавливаются перед прибором.
  • Первый подсоединяющий патрубок (с накидной гайкой — американка).
  • Сам водосчетчик.
  • Второй подсоединяющий патрубок.
  • Обратный клапан, задерживающий воду в системе, предотвращает обратное вращение крыльчатки при отключении подачи воды.

Раскладывая элементы, нужно обращать внимание на стрелки, которые указывают направление потока. Все они должны смотреть в одном направлении

Если на приборе не стоит официальный штамп о прохождении поверки, его нужно отнести в соответствующую организацию: КИП ЖЭКа, отделение водоканала или лицензированную частную компанию.

Где ставить

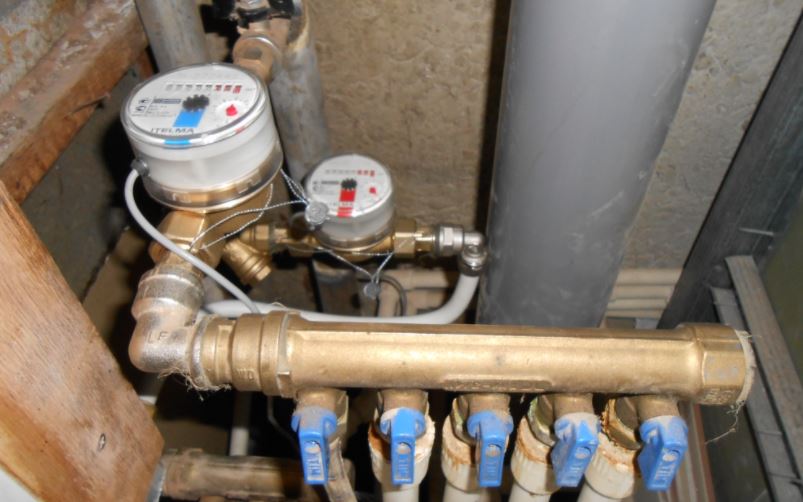

Счетчики устанавливают сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть модели, установка которых возможна только в горизонтальном положении, есть с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».



В частных домах водомер устанавливается не дальше 20 сантиметров от выхода трубопровода. Если во дворе имеется колодец, он обязательно должен быть капитальным и запираться надежной крышкой (ее тоже опломбируют). Нарушить пломбу имеет право только инспектор, исключение может быть лишь при ликвидации пожара или ЧП на самом водоканале.

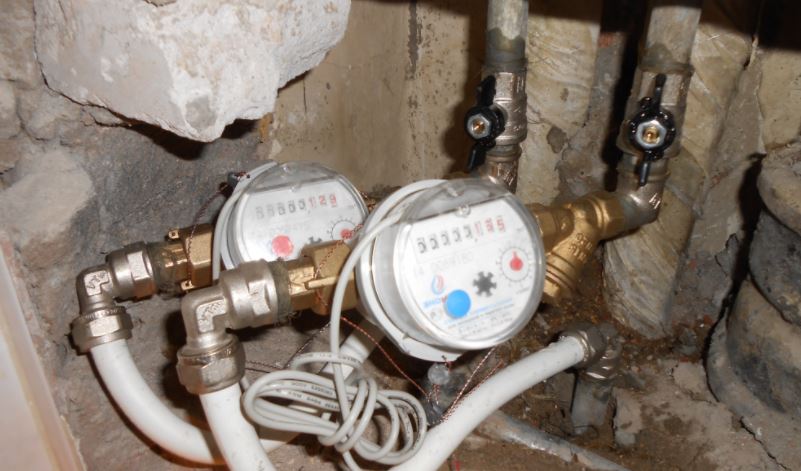

Оптимальный вариант для городской квартиры – место возле унитаза. Бывает, что трубы проходят по полу через туалет, тогда следы установки скрыть вы не сможете, и счетчик придется устанавливать в ванной комнате.

Порядок установки

Для монтажа счетчика потребуется набор соответствующих установленному в помещении виду труб инструментов и соединительные детали:

Приспособление для нарезки резьбы на металлических трубах, чтобы установить блок из счетчика и патрубков.

Специальный паяльник, если трубы изготовлены из пластика.

Накидные и разводные ключи соответствующего диаметра для затягивания соединений труб с прибором.

Муфты-переходники (если трубы разных диаметров).

Болгарка (если трубы металлические).

Изоляционные материалы: лен, ФУМ, силикон.

Соединительные уголки, сгоны.

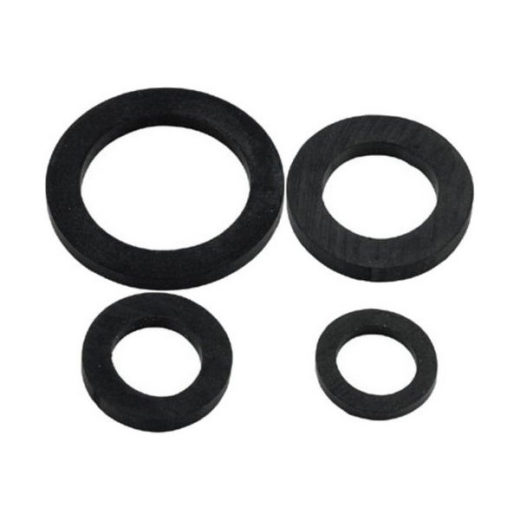

Уплотнительные прокладки.

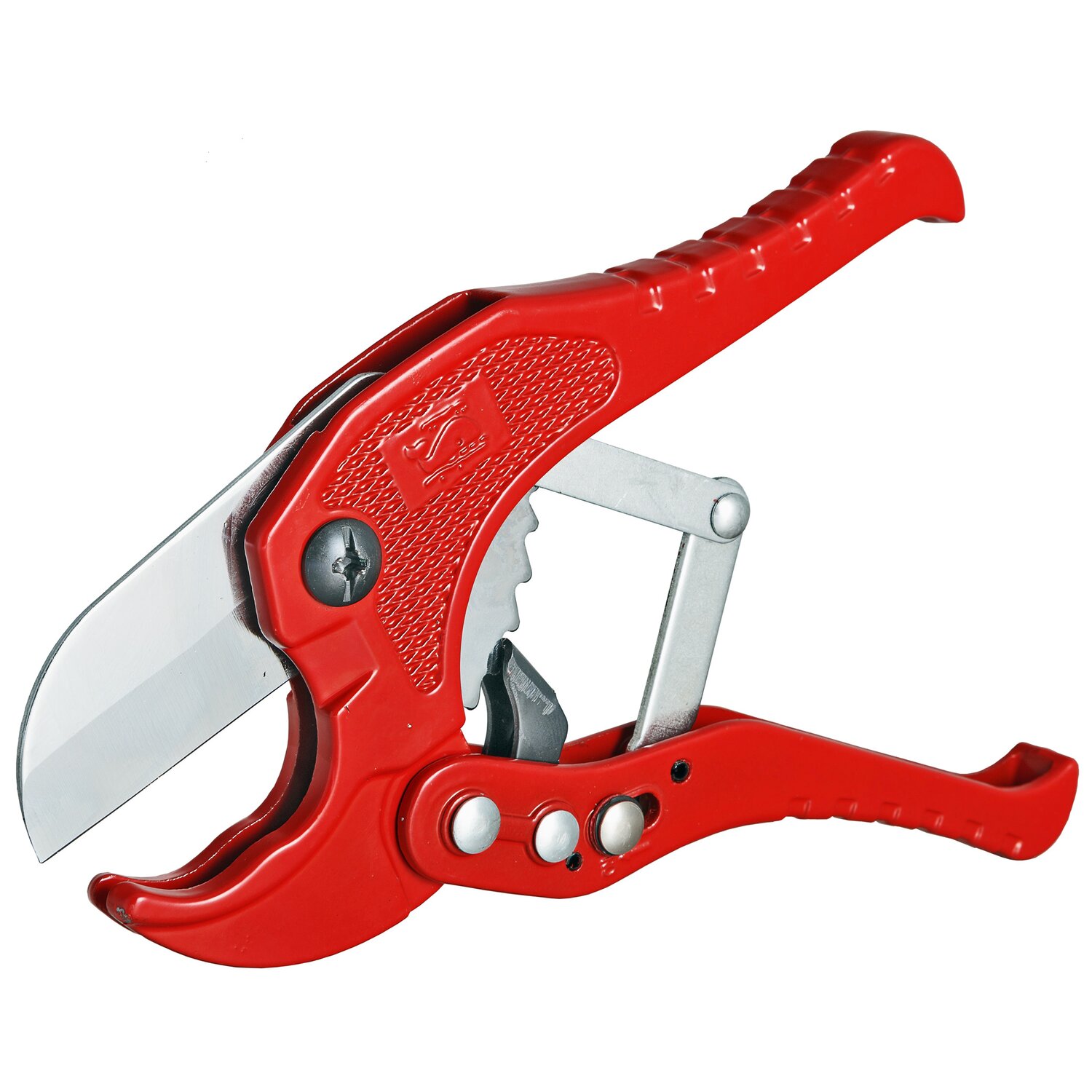

Ножницы для резки.

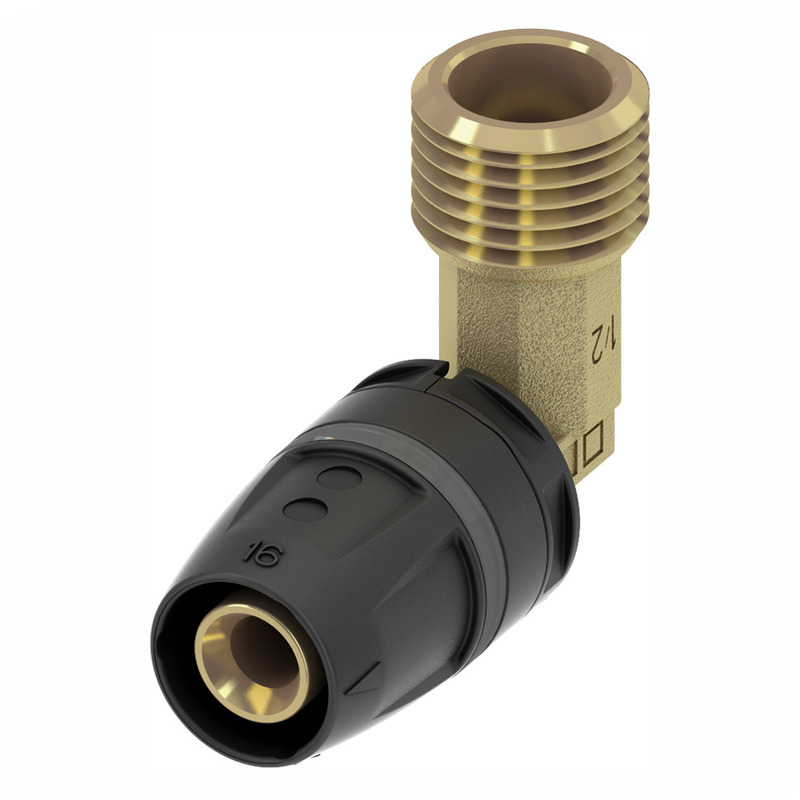

Соединительные фитинги.

Ножовка.

Мнение эксперта
Кокляев Владимир Степанович
Опытный сантехник с 12 летним стажем

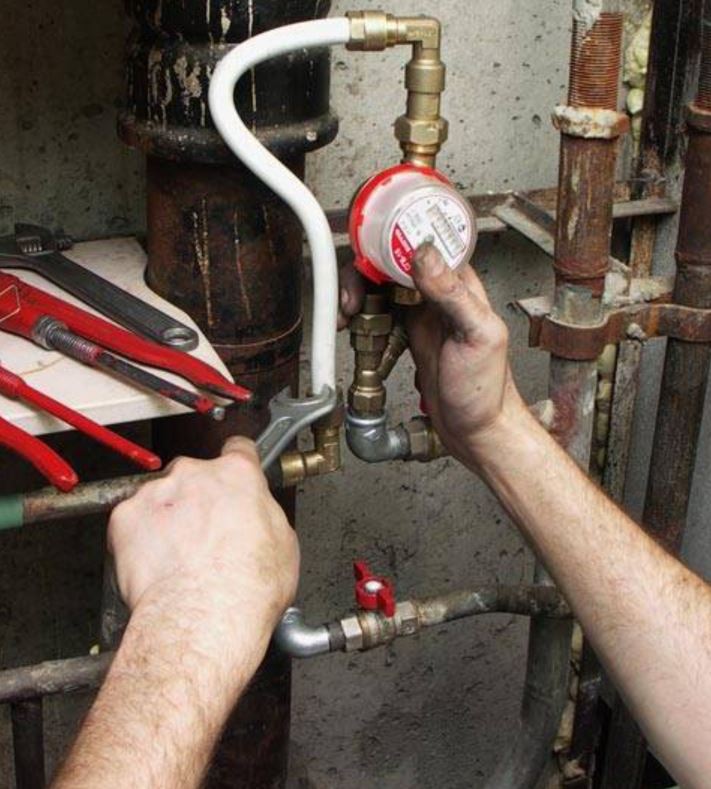

Перед тем, как установить счетчики на горячую и холодную воду самостоятельно, необходимо отключить водоснабжение. В многоквартирном доме потребуется перекрыть весь стояк, что имеют право сделать только коммунальщики. В частном доме перекрыть воду можно самостоятельно.

Затем выполняется непосредственно установка прибора по определенной схеме. Прибор врезается между трубами. До запорного крана не должно быть никаких водозаборных устройств. Если трубопровод изготовлен из металлических труб, то первый и последний стыки изолируются гидроизоляцией. На остальных используют обычные уплотнители.

Монтаж проводится в такой последовательности:

  1. Запорный шаровый кран. При необходимости он позволяет перекрыть подачу воды к потребителям, размещенных в данном помещении. Когда речь идет о сварном пластиковом водопроводе, то расходомер можно перенести несколько назад.
  2. Сетчатый фильтр для сбора мелкой взвеси. Это позволяет защитить водомер от возникновения засора. По техническим условиям этот элемент устанавливается в водопроводе, как городских квартир, так и загородных домов.
  3. Счетчик. Название говорит само за себя. Главное правильно установить счетчик воды.
  4. Обратный клапан. Предусмотрен техническими условиями и предотвращает обратное отматывание водомера.
  5. Фильтр для воды грубой очистки

Особое внимание уделяют установке фильтра. Если расходомер устанавливается на горизонтальном трубопроводе, то патрубок фильтра располагают вниз. В вертикальном водопроводе он должен торчать вбок. Это разрешает предотвратить возникновения засора водомера при чистке фильтра.

Для выполнения монтажных работ понадобится разводной ключ и пакля, для уплотнения резьбовых соединений. После нужно проверить герметичность всех соединений. Перекрыть все краны, пустить воду и наблюдать, нет ли протечек. Для удобства можно использовать бумажный фильтр или туалетную бумагу, намотанную на крепления. Если она намокнет – подтянуть соединения.

Видео-советы

При сборке обратите внимание на прибор, на нем находятся метки в виде стрелок. Направление стрелок должно совпадать с направлением потока воды через прибор. Иначе работа счетчика будет неправильной, и представитель водоканала не примет такую работу.

Важно обеспечить необходимое положение каждого элемента. По направлению потока воды оно выглядит так: запорный вентиль, фильтр грубой очистки, водомер, обратный клапан.

Есть еще устройство, которое может быть установлено вместе со счетчиком — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и смесителей. Ставится после фильтра грубой очистки. Не самая дешевая деталь, но очень полезная.

Ввод в эксплуатацию

На данном этапе уже потребуется обращение к официальным лицам, отвечающим за водоснабжение дома. Подается заявка на прием и опломбирование прибора. Только после проведения этой процедуры и получения соответствующих документов можно начинать оплату потребленной воды по показаниям счетчика.

После рассмотрения заявки, обычно от трех до пяти дней, к вам направляется представитель местного управления. Для нормального рабочего контакта с ним при себе у вас должен быть акт поверки и паспорт счетчика. В обязанности специалиста входит проверка правильности порядка установки водомерного узла и всех его компонентов, также проверяется целостность элементов узла. После проверки и опломбирование прибора он составит акт его ввода в эксплуатацию, куда впишет начальные показания счетчика и предоставит вам договор по обслуживанию.

Не допускается использование в коммунальных расчетах, снятых со счетчика данных, если на приборе не установлена пломба или нет полимерной пленки с нанесенным на нее оттиском поверительного клейма.

Распространенные вопросы

Является ли механическим повреждением маленький откол от крышки водосчетчика?

Крышка от коробки прибора не относится к измерительным комплексам и системе учета прибора, а имеет исключительно техническое предназначение. Если указанное повреждение не нарушает его работу, счетчик имеет целую пломбу, фактов вмешательств в работу прибора учета не установлено, то состояние признается исправным и можно продолжить эксплуатацию.

Старый счетчик начал пропускать воду к циферблату. Хочу заменить его самостоятельно и вызвать УК на пломбировку. Надо ли уведомлять УК заранее о самостоятельной замене счетчиков?

Правила замены счетчика подробно расписаны в Постановлении РФ 354 от 06.05.2011 с изменениями на 2019-2021 г. пункты 81-81.14, 82А, 85. Пишите заявку в 2 экземплярах (на одном получите подпись принимающего заявку и оставьте у себя) в соответствии с пунктом 81 с указанием даты и времени замены не менее чем за 2 дня до замены. Практика показывает, что лучше уведомлять за 5-7 рабочих дней до замены, даже если это будет выходной, УК может при желании изменить дату или время в течении 3 дней после подачи заявки.

Хочу перенести счетчики воды на соседнюю стену повыше. Можно ли это сделать трубами или нужно переваривать отводы от стояка?

Можно трубами. Можно разъемные соединения до счетчика (например, кран с американкой), если это удобно для монтажа и обслуживания вашего водопровода. Можно оставить кран на старом месте (можно и фильтр оставить на месте, если он не мешает), а счетчик перенести куда удобно, даже можно в соседнее помещение. Но обязательно о демонтаже и установке нужно уведомлять УК.

У меня счетчик начал наматывать гораздо больше кубов, чем раньше, хотя расход воды примерно тот же. В чем может быть причина? Нужна ли замена прибора?

Некоторые производители указывают, что если забивается сетка на входе счетчика (если перед прибором не установлен косой фильтр) или устанавливается прокладка с маленьким отверстием (некоторые резиновые прокладки набухают и сужают проходное сечение), то показания могут быть выше, чем на самом деле протекает через счетчик. Если ФГО перед счетчиком не установлен, то через некоторое время новый счетчик с забитой сеткой может также начать насчитывать больше.

На счетчике проржавела проволока и отвалилась пломба. Грозит ли мне штраф при подаче заявки на замену пломбы?

В тех случаях, когда печать повреждена непреднамеренно, и потребитель сразу об этом факте оповестил ресурсоснабжающую компанию, никаких штрафных санкций не будет.

При ремонте случайно разбили корпус и помяли циферблат счетчика. Когда сообщили о необходимости замены в УК, чиновники заявили, что прибор поврежден специально, чтобы смотать показания. Теперь грозятся списать весь недостаток воды с общедомового счетчика на меня. Как теперь надо поступить и какие штрафные санкции ко мне могут быть применены?

Если экспертиза подтвердит намеренное повреждение счетчика и факт вмешательства в его работу, вас могут обязать оплатить воду по нормативам с даты последней поверки счетчика. Если поверка не проводилась давно, перерасчет будет произведен за период не более 6 месяцев. Причем, заплатить нужно будет разницу между фактически внесенной за этот период суммой и оплатой по нормативам. Списание общедомовых показателей с конкретного потребителя в данной ситуации законом не предусмотрена.

Вывод

Приобретение и установка счетчика для воды — это дополнительная, но вполне оправданная статья расходов. При правильном выборе водомера и грамотном его монтаже потраченные средства вскоре не только окупятся, но и позволит сэкономить немалые суммы на плате за ЖКУ. Главное, приобрести выпущенные проверенным производителем и подходящий по параметрам прибор. Дешевые модели плохого или несоответствующего показателям вашей воды качества обладает большой погрешностью. В этом случае вам придется платить лишнее и вскоре менять прибор.
