Зачем нужны проходные выключатели и как правильно их установить?

В квартире или частном доме, в офисе или складском помещении, словом, везде, где есть осветительные приборы, важно заранее продумать расположение выключателей. И эта задача тем сложнее, чем больше площадь помещения и разветвленнее планировка. Согласитесь, двигаться в темноте, отыскивая выключатель на ощупь – малоприятная перспектива. Оптимальным решением в таком случае будет установка нескольких проходных выключателей, которые помогут управлять светом из разных точек помещения.

Конструктивные особенности проходных выключателей

Организовать двух- или многоточечное управление светом невозможно без проходных выключателей, которые, хоть и похожи внешне на обычные модели, однако имеют три контакта вместо двух. Фактически, они являются переключателями, а не выключателями, так как напряжение может подаваться к потребителю по любой из двух групп контактов.

У проходного выключателя нет знакомых фиксированных положений «Вкл» и «Выкл», то есть положение клавиши, при котором свет будет гореть, зависит от положения клавиши на втором выключателе.

В некоторых случаях, например, когда нужно обеспечить многоуровневое управление светом на всем этаже или в длинных разветвленных коридорах, целесообразно монтировать многоточечные системы управления светом. Однако важно понимать, что чем больше будет в системе промежуточных звеньев, тем больше контактных групп они должны иметь, что существенно усложняет и удорожает компоненты цепи.

Узнать проходной выключатель можно по особой маркировке: двум треугольникам, один из которых направлен вверх, а другой – вниз. Но не спутайте его с перекрестным выключателем, который маркируется схожим образом – у последнего треугольники ориентированы горизонтально.

Установка

Как и любые работы, связанные с монтажом электрических цепей, установка проходных выключателей начинается с составления принципиальной схемы, в процессе чего учитываются:

  • требуемое количество источников освещения (ламп или комбинированных осветительных приборов);

  • потребность в раздельном управлении, то есть возможность включать и выключать свет частями, используя двухклавишные проходные выключатели;

  • количество точек, из которых будет проводиться управление светом;

  • суммарная мощность нагрузки, которая зависит от количества, типа и мощности ламп;

  • расстояние между звеньями электрической цепи с учетом допусков на монтаж.

На основании этих данных определяется длина и тип кабеля, количество и сечение его жил. Они же диктуют потребность в лампах, выключателях и расходных материалах.

Совет. Для классической системы с двумя переключателями удобно использовать трехжильные кабели ВВГнг-Ls 3*1,5 или NYM 3*1,5.

Составляем схему

Пожалуй, самый ответственный этап работы – это отрисовка принципиальной схемы подключения проходных выключателей. На ней обязательно указываются все токоведущие линии, переключатели и потребители тока, а так же промежуточные соединения.

Главное, что должна обеспечивать цепь с проходными выключателями – это возможность направлять ток по одному из двух рабочих контуров, когда такая команда дается любым переключателем. Для этого «нулевой» провод направляют напрямую к потребителю тока, а в разрыве фазового устанавливают систему переключателей, симметрично соединяя их контакты.

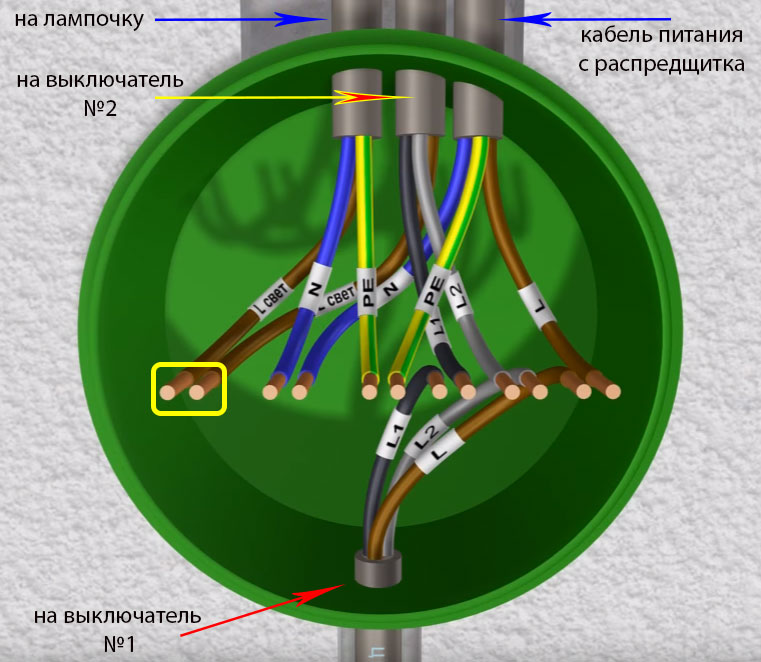

Развязку отдельных контуров удобнее осуществлять в специальной разделительной коробке, монтируемой в стену.

При этом проводники можно соединить одним из следующих способов:


Пайка – самый надежный, но и самый трудоемкий метод.

Установка в резьбовые клеммники – целесообразна для ускорения монтажа и удобна в тех случаях, когда в будущем планируется изменение цепей или дополнение их новыми элементами.

Скрутка с последующей ужимкой пассатижами – не самый надежный, но самый простой и быстрый способ соединить провода.

Отобразив все звенья и связи на схеме в любом удобном виде, можно планировать дальнейшие работы.

Мнение эксперта
Махинов Владимир Константинович
Специалист по электрокоммуникациям
Совет. Некоторое современное ПО позволяет в режиме реального времени моделировать работу электрических цепей. Попробуйте начертить свою схему в такой программе, и сразу узнаете, как она будет работать.

Подготовка к работе

Выбор конкретных материалов и инструментов диктуется сложностью цепи, выбранными способами прокладки и соединения кабелей.

В любом случае понадобятся:

собственно кабели и проходные выключатели;

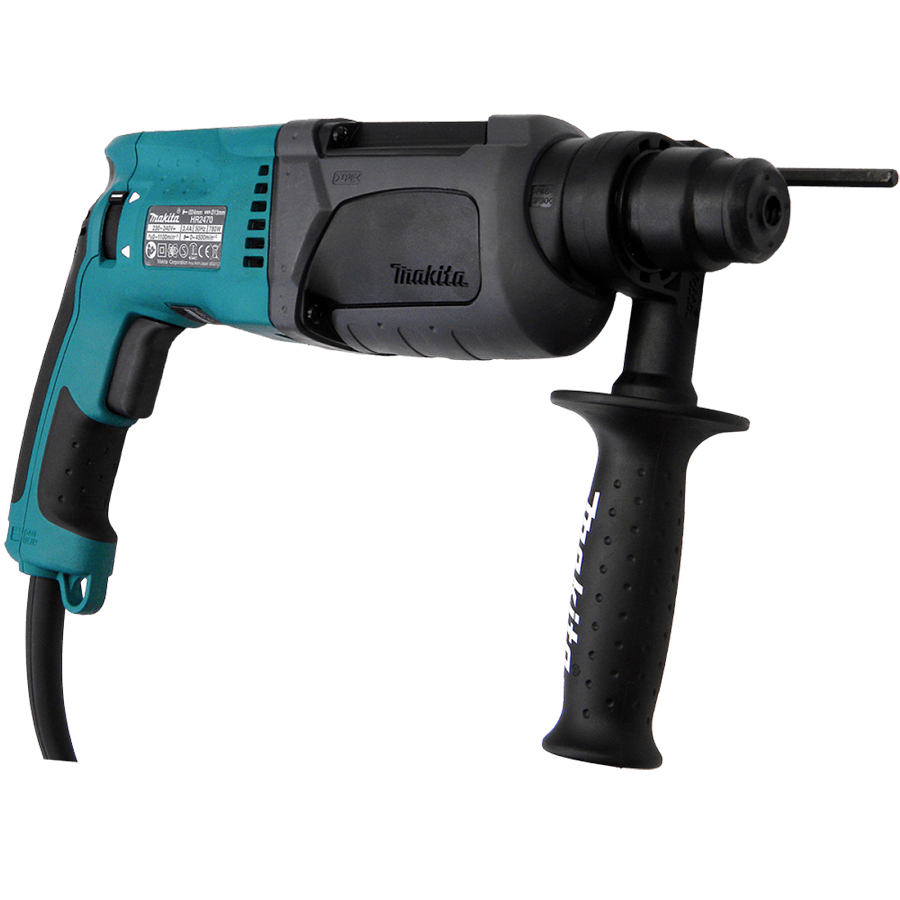

перфоратор и другие электроинструменты для подготовки ниш в стенах
мультиметр для «прозвонки» проводов
канцелярский нож
пассатижи

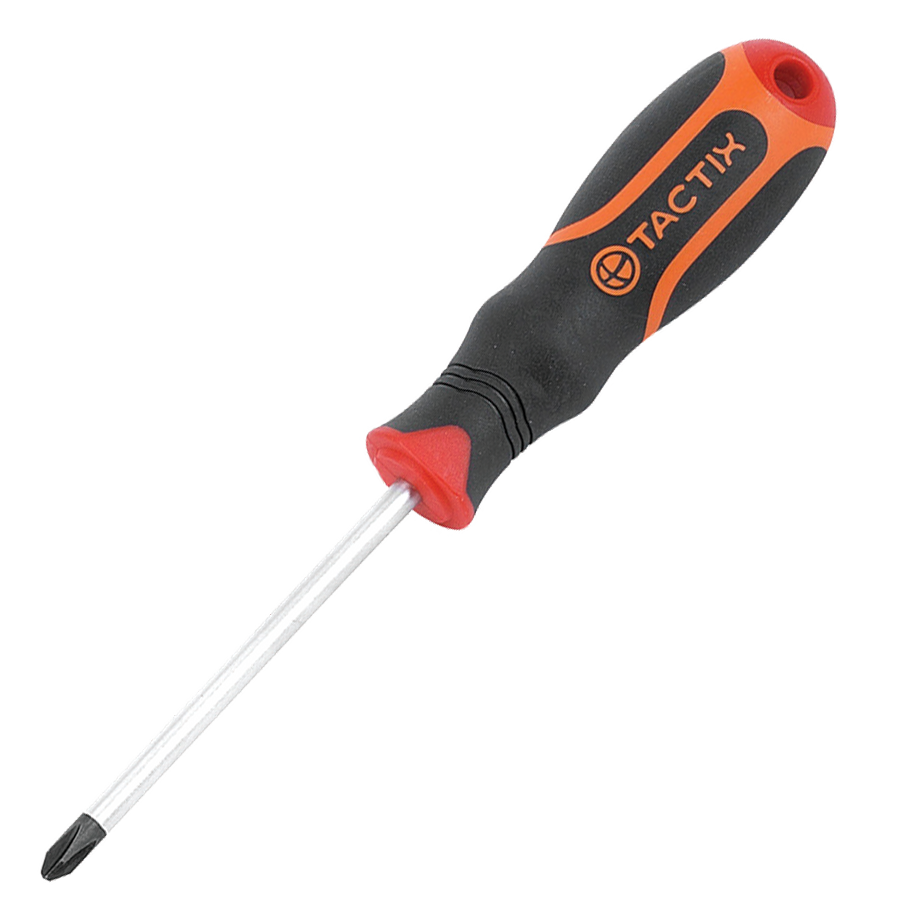

отвертка

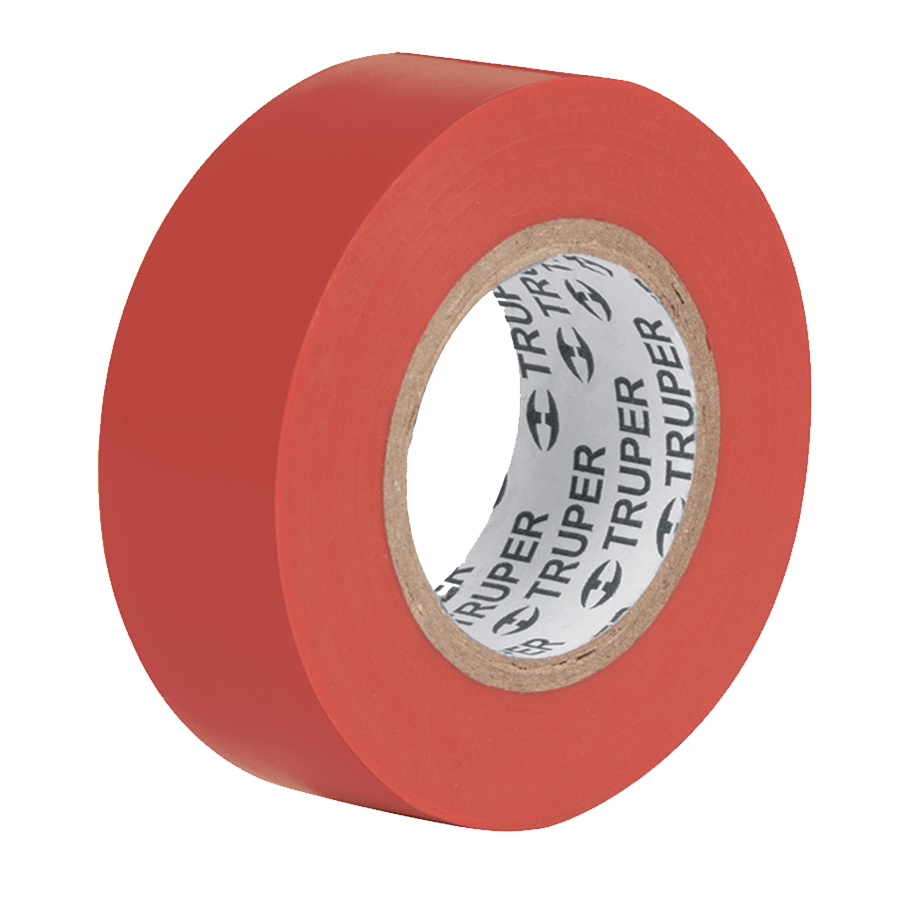

изолента

Внимание! Перед началом монтажа обязательно убедитесь в собственной безопасности и безопасности окружающих. Если не уверены в том, что сможете выполнить все работы качественно и безопасно, лучше обратитесь к профессиональным электрикам.

Приступаем к установке системы

Имея на руках готовую схему подключения, все необходимые расходники и инструменты, для монтажа проходной системы освещения достаточно следовать простому алгоритму:

  1. В стенах выдалбливают или фрезеруют трассы кабелей, ниши для переключателей и распределительной коробки.
  2. Корпус распределительной коробки закрепляют на своем месте, к нему подводят основной кабель питания.
  3. Подрозетники устанавливают в свободные ниши.
  4. Определяют «нулевой» провод. После этого подачу электроэнергии следует отключить.

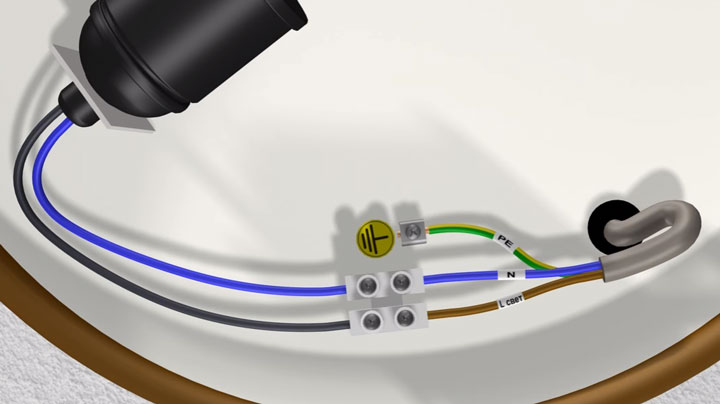

  5. Через распределительную коробку «ноль» подключают напрямую к потребителям тока.
  6. Выключатели разбирают, в каждом находят общую клемму.
  7. «Фазу» через распределительную коробку подключают к общей клемме первого переключателя.
  8. Рабочие клеммы первого и второго переключателя симметрично соединяют друг с другом через коробку или напрямую.
  9. Общую клемму второго переключателя через коробку соединяют со свободными контактами потребителей тока.
  10. Выключатели монтируют в подрозетниках, все кабели укладывают на свои места, соединения изолируют.
  11. С помощью мультиметра или тестера «прозванивают» отдельные участки цепи, контролируя правильность подключения и качество выполненных работ.
  12. Возобновляют подачу электроэнергии и тестируют цепь под нагрузкой. В случае выявления проблем отключают ток и устраняют неисправности.

После этого остается лишь провести декоративно оформительские работы – замаскировать в стенах трассы кабелей, установить декоративные накладки на выключатели, скрыть распределительную коробку.

Вопрос-ответ

При монтаже проходных выключателей у многих возникают схожие сложности и вопросы. Остановимся подробнее на самых распространенных из них.

Какое максимальное количество выключателей можно устанавливать для управления одним источником света?

Теоретически, никакого ограничения по количеству переключателей нет. На практике же установка даже четырех проходных выключателей затруднена, ведь существует очень мало устройств с более чем тремя рабочими клеммами.

Какова допустимая нагрузка на проходной выключатель?

Большинство переключателей предполагают работу в сети переменного тока с напряжением 220 В и силой тока не более 10 А. Поэтому рекомендованная мощность потребителя – менее 2,2 кВт.

Можно ли подключать через проходные выключатели не светильники, а другие электроприборы?

По проходной системе можно питать любой электроприбор. Для этого достаточно вместо потребителя тока ввести в электрическую цепь обыкновенную розетку.

Как не спутать клеммы проходного выключателя?

Если проходной выключатель рассчитан на две контактные группы, разобраться в его клеммах просто: общая расположена с одной стороны, две рабочие – с противоположной. Однако всегда лучше полагаться на маркировку, нанесенную непосредственно на корпус устройства или приведенную в инструкции.

Можно ли устанавливать выключатели в разрыве «нуля», а не «фазы»?

Можно, но не желательно, ведь в таком случае возникает избыточная нагрузка на контактные группы, что приводит к их ускоренному износу.

Установка проходных выключателей сделает электрику в доме или на работе не только «дружелюбнее», но и экономичнее – свет будет гореть лишь тогда, когда он действительно нужен. Смонтировать систему по силам даже начинающему мастеру, ее компоненты дешевы, использование безопасно, а эффективность очевидна.
