Бытовой датчик утечки газа: критерии выбора и правила установки прибора

Газовое оборудование в жилых помещениях – однозначно источник повышенной опасности, даже при условии исправности и регулярного технического обслуживания. Способность этого вида топлива создавать с воздухом взрывоопасную смесь требует поиска дополнительных мер для предотвращения возникновения критической ситуации. Эффективный помощник в этом вопросе – датчик утечки газа. При правильном выборе и установке этот бытовой прибор своевременно даст сигнал о повышенной концентрации топлива в воздухе, что поможет предотвратить трагедию.

Устройство и принцип работы датчиков

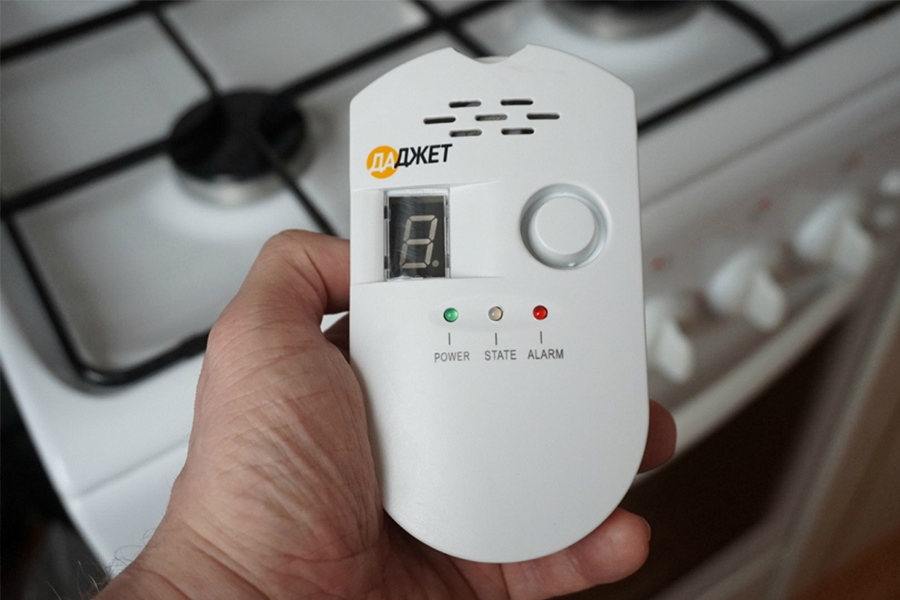

Датчик утечки газа – небольшой прибор, реагирующий на изменение состава воздуха в помещении и подающий сигнал. Многие модели оснащены запорным элементом – клапаном. Он останавливает подачу газа, если его избыток в воздухе превышает допустимые нормы и создается опасность взрыва или отравления.

Современные модели могут включать принудительную вентиляцию, а также отправлять сообщения об утечке владельцу помещения и в аварийные службы. Такие устройства интегрируются в системы «Умный дом».

Конструкция датчиков состоит из следующих узлов:

  1. Первичный преобразователь – датчик, улавливающий и фиксирующий концентрацию газа.
  2. Измеритель – считывает информацию первичного преобразователя и сравнивает с допустимыми величинами.
  3. Исполнительный узел – перекрывающий подачу газа клапан.
  4. Элемент питания – блок, подающий энергию.

Виды приборов

Датчики могут реагировать на различные виды газов.

По типу поглощаемого топлива приборы делятся на следующие виды:

  • анализаторы содержания природного газа;
  • детекторы углекислого газа;

  • датчики, выявляющие угарный газ;
  • комбинированные устройства, реагирующие на разные газы.

Последний тип наиболее популярный и универсальный, поскольку способен обеспечить максимальную безопасность. Комбинированные устройства одновременно распознают наличие в атмосфере метана и угарного газа, предотвращая взрывы и отравления.

Современные приборы дополнительно классифицируют по способу определения концентрации газа:

Каталитические (термокаталитические)

Поверхность чувствительного элемента этих приборов покрыта слоем катализатора: диоксида олова, платины, палладия. При утечке газ окисляется под воздействием кислорода и нагревает датчик. Это провоцирует подачу сигнала.

Полупроводниковые

Срабатывают при резком понижении сопротивления чувствительного элемента из оксида олова. Быстродействия сенсора обеспечивается нагревателем – резистивным слоем из инертных материалов.

Электрохимические

Заполнены твердотелым или жидким электролитом, выступающим в роли нагревательного элемента.

Инфракрасные

Анализируют среду, находящуюся в пределах инфракрасного спектра. При работе анализу подлежит эталонная и исследуемая волна. Две среды проходят сквозь световой источник и возвращаются в исходное положение. Затем устройство анализирует сигналы и показывает концентрацию газа в воздухе помещения.

Такие модели сигнализаторов в основном применяются в промышленности. Они имеют преимущества перед каталитическими: быстро включаются и мало потребляют электроэнергии.

В зависимости от типа питания датчики бывают двух видов:

Проводные

Работают от сети 220 – 230 В. Многие предполагают, что проводные датчики опасны, поскольку при замыкании большое количество газа в ОС может привести к взрыву. Это не совсем правильно. Данный тип устройства выполнен согласно специальной технологии, поэтому взрыв из-за короткого замыкания не произойдёт.

Беспроводные

Для работы устройства необходим аккумулятор, который встраивается в корпус, за счет чего такой датчик можно установить в любом месте. Он потребляет много энергии, поэтому в промышленности не используется. К тому же отличается такой тип устройства высокой ценой.

Сигнализаторы с клапаном

Данный вид датчика не только подает сигнал об опасности, но и самостоятельно принимает меры по ее устранению. Прибор оснащен клапаном, который останавливает подачу газа при образовании его предельной концентрации в воздухе.

Для применения в быту предназначены электромагнитные устройства, управляющиеся с помощью электроимпульса. Они находятся в одной электрической цепи с сигнализатором газа.

Если создается тревожная ситуация, от датчика на клапан поступает сигнал. В приборе мгновенно срабатывает механизм, перекрывающий вход в трубопровод подачи газа.

В клапане, работающем от электрического импульса, сигнал поступает на электромагнитную катушку, сердечник которой своим движением, согласно физическому закону из области электромагнитной индукции, воздействует на механизм закрывающий клапан.

На что реагирует

Значение величины контролируемого параметра в воздухе, при котором сигнализатор сработает, для большинства бытовых датчиков одинаково и составляет:

Метан — 0,1–1%

Пропан — 0,46–0,05%

Окись углерода — 0,005–0,01%

Процентные величины метана и пропана примерно в пять раз меньше нижнего концентрационного предела распространения пламени для этих газов. Поэтому датчик сработает раньше, чем содержание газа в помещении достигнет опасной концентрации.

Критерии выбора

Сигнализаторы загазованности выбирают в соответствии со следующими характеристиками:

  • Вид определяемого газа: природный газ (метан, СН4), сжиженный газ (пропан-бутан), угарный газ (оксид углерода).

  • Срок службы датчика. Как только он закончится, прибор нужно будет менять. Средний срок службы приборов – 10 – 15 лет. Соответственно, чем он больше, тем лучше.

  • Особенности тестирования. Во время эксплуатации придется периодически проводить эту процедуру. Лучше выбрать прибор, который тестируется нажатием кнопки.

  • Чувствительность, то есть порог срабатывания. Рекомендуемые показатели: 10% НКПР для газового топлива, 20 мг/м3 для угарного газа; по типу сенсора — чувствительного к газу датчика: работа сенсоров для одного и того же газа может быть реализована на разных физико — химических принципах.

  • Срок эксплуатации сенсоров. Он меньше, чем в целом у прибора. Поэтому потребуется замена этого элемента, чтобы эксплуатировать датчик еще какое-то время. При покупке прибора поинтересуйтесь стоимостью новых сенсоров конкретного производителя. Периодичность замены сенсоров – от 3 до 5 лет.

  • Дополнительные функции. Например, есть приборы с GSM-модулем для мгновенного оповещения об утечке газа с помощью SMS и push-уведомлений прямо на смартфон или приборы с самодиагностикой и индикацией неисправностей, а также приборы с контактами для включения вытяжного вентилятора или дополнительного извещателя.

Общих рекомендаций о качестве и ценовой категории бытовых сигнализаторов нет. Выбирая дорогую модель, владелец помещения получает более надежный, чувствительный и долговечный прибор. Но некоторые более дешевые варианты также достойны внимания и будут служить весь гарантированный производителем срок.

Важно также учесть, что модели с высокой стоимостью могут обладать дополнительными функциями:

  • точное определение критической концентрации газа в воздухе;

  • оперативное оповещение экстренных служб об утечке газа;

  • оповещение хозяина квартиры посредством сотовой связи.

Датчики низкой ценовой категории не всегда справляются со своей задачей. Часто реагирование происходит только при серьезной и уже опасной утечке газа. Иногда приборы реагируют на повышение окружающей температуры воздуха, образующееся во время приготовления пищи.

Внимание! В паспорте датчика должна стоять специальная отметка о прохождении метрологической поверки. Проверьте ее наличие при покупке, иначе придется еще оплатить поверку прибора перед пуском его в эксплуатацию.

Особенности выбора запорного клапана

К сигнализатору можно подключить 2 типа клапанов:

Нормально закрытые

Перекрывают газ при срабатывании датчика и при отключении электричества. Перед началом работы на клапан и сигнализатор подается энергия. В открытом положении он удерживается электромагнитной катушкой. В случае отключения электроэнергии напряжение на катушке пропадает и клапан закрывается. После повторной подачи напряжения клапан нужно снова взвести вручную.

Нормально открытые

Срабатывают, только реагируя на сигнал датчика. Перед началом эксплуатации подают энергию на датчик и взводят клапан. В исходном положении катушка обесточена и клапан удерживается открытым механической защелкой. На отключение энергии он не реагирует, и подача газа не прекращается. Закрывается клапан только после получения сигнала о загазованности.

По возврату в рабочее состояние клапана делятся на ручные и автоматические. В частных домах достаточно устанавливать менее дорогие виды с ручным взводом.

Запорный клапан выбирают по следующим параметрам:

  • вид газа: природный газ (метан, СН4), сжиженный газ (пропан-бутан), угарный газ (оксид углерода, СО), сухие неагрессивные газы;
  • нормальное положение клапана;

  • диаметр газовой трубы в месте присоединения клапана: 1/2′′ (Ду 15), 3/4′′ (Ду 20), 1′′ (Ду 25), 11/4′′ (Ду 32);
  • напряжение электросети: 220 — 230 Вольт.

Тип клапана, нормально открытый или закрытый, выбирают из следующих соображений:

  1. Для газового котла или водогрейной колонки, которые прекращают работу в случае отсутствия напряжения в электросети и автоматически возобновляют работу после подачи напряжения, на газопроводе устанавливают нормально открытый клапан.
  2. На газопроводе для газовой плиты, а также котла или колонки, работа которых не зависит от наличия напряжения в электросети, монтируют нормально закрытый клапан. Он будет перекрывать газ на время отсутствия электроэнергии в доме. Это необходимо, так как при отключении электроэнергии сигнализатор загазованности работать не будет, и дом, квартира останутся без его защиты. Чтобы не испытывать дискомфорт от отсутствия в доме и света и газа, рекомендуется сигнализатор загазованности подключать к электросети через ИБП — источник бесперебойного питания.

Рейтинг лучших моделей и производителей

Среди проводных и беспроводных датчиков есть лучшие модели, которые положительно оценивают как специалисты, так и пользователи.

Топ 5 проводных сигнализаторов

Работающие от сети приборы удобны, поскольку не нужно следить за уровнем заряда аккумуляторов. Они экономичны и устанавливаются недалеко от газового оборудования. Некоторые модели идут в комплекте с клапаном отсекателем.

По отзывам пользователей, лучшими считаются следующие приборы:

  1. Кенарь GD100-CN. Предназначен для определения превышения концентрации СО(от 150 pmm) и метана от 10%. После устранения опасности возвращается в рабочий режим самостоятельно. Устанавливается на вертикальных поверхностях. Диапазон рабочих температур от 0 до + 50 градусов.
  2. Sapsan Газ-Контроль + Клапан. Прибор для обнаружения утечки природного, сжиженного топлива и метана. Устанавливается в помещениях с температурой не ниже -10 и не выше +50 градусов и с влажностью не выше 95%. После обнаружения загазованности детектор передает электрический импульс на клапан. Происходит перекрытие газа. Возобновить подачу можно только вручную после устранения аварийной ситуации. С сигнализацией громкостью 85 дБ включается и световая индикация.
  3. Seitron RGDME5MP1 с клапаном NA25. Итальянский прибор для обнаружения утечки природного газа. Работает при температуре от 0 до +40 градусов. Определяет загазованность при концентрации метана от 10%. Срабатывает оптическая и акустическая сигнализация. Датчик запускает принудительную вентиляцию (если в помещении предусмотрена такая опция) и подает сигнал на электромагнитный клапан.
  4. ALFA GAS 12. Недорогой прибор, реагирующий на метан, бутан, пропан, сжиженный. Реагирует на превышение концентрации веществ от 10%. При обнаружении опасности дает сигнал в 85 дБ в сопровождении световой индикации. Монтируется в помещении, где с температурой от 0 до + 50 градусов.
  5. СТРАЖ Bradex TD 0371. Модель со световой и звуковой индикацией и самым чувствительным катализатором, реагирует на превышение концентрации газа от 0,1-0,5%.

Топ 5 беспроводных датчиков

Этот вид приборов н требует подключения к сети. Беспроводной монтаж упрощает эксплуатацию. Особенно удобны эти приборы, когда нужно обнаружить утечку в труднодоступных местах.

  1. Rubetek KR-GD13. Опознает превышение загазованности метаном бутаном, аммиаком. Работает в температурном диапазоне от -10 до +50 градусов и влажности от 10 до 95%. Распознает утечку на расстоянии до 30 м, издавая при этом громкий сигнал в 85 дБ. Для срабатывания достаточно превышение концентрации угарного газа на 10%. Совместим с системой «Умный дом».
  2. СЕМ GD-3300. Реагирует на 16 видов вредных примесей, не требуя специальной настройки. Оснащен зондом для поиска источника утечки газа. Работает при температуре от – 10 до + 50 градусов.
  3. Xiaomi Mi Honeywell. Произведен брендом Xiaomi совместно с предприятием Honeywell которое специализируется на выпуске устройств противопожарной безопасности, в том числе сигнализаторов и датчиков. Может подключаться к системе «Умный дом Xiaomi Mi Home». После обнаружения неполадки прибор высылает сообщение на смартфон.
  4. Testo 317-2. Высокотехнологичный прибор с тонкими настройками. Настроен на выявление метана и пропана от 20% допустимой концентрации. Подает громкий звуковой сигнал, который усиливается при сближении с местом утечки.
  5. Мегеон 08002 к0000017420. Детектор горючего газа. Признан лучшим по соотношению цены и качества. Несмотря на китайскую сборку, в датчике используется импортный сенсор от европейского производителя, что обеспечивает точное определение состава газа.

Правила установки

При выборе места установки датчика важно учитывать физические свойства газа. Он скапливается под потолком или оседает непосредственно около пола. Этот параметр зависит от вида газа: пропан стремится вверх, а пропан-бутановая смесь оседает в самом низу. Прибор нужно устанавливать в местах скопления газов, учитывая то, какой их вид используется в бытовых приборах.

Кроме определения высоты, при установке датчика учитывают следующее:

  • Сигнализатор нельзя располагать непосредственно на газовых приборах или вблизи них. Открытый огонь будет искажать показания.

  • Датчик не следует устанавливать в помещениях, где загазованность может создаваться применением различных бытовых аэрозолей и других быстро испаряющихся жидкостей типа нашатырного спирта.

  • Результаты показаний будут далеки от реальных при размещении датчика рядом с устройствами, создающими циркуляцию воздуха: окнами, дверьми, системами вентиляции и кондиционирования, другими подобными.

Мнение эксперта
Кукушкин Анатолий Сергеевич
Специалист в сфере ремонта

К сведению! Для корректной работы датчиков должен быть обеспечен нормальный воздухообмен, поэтому монтаж в закрытом пространстве не позволит правильно оценить концентрацию исследуемого газа.

Технология монтажа

Бытовой датчик в продаже находится в полностью настроенном виде, поэтому перед установкой не нуждается в дополнительных подготовительных операциях. Размещение датчика в помещении нужно производить, согласно инструкции в паспорте прибора. В документе содержится вся необходимая информация, описываются схемы подключения дополнительных модулей.

Для большинства моделей производители рекомендуют размещать прибор на стене в месте наиболее вероятной утечки газа. Это зона у котла, колонки, плиты или счетчика. Расстояние до оборудования от 0,3 до 1,5 м, не более.

Крепятся сигнализаторы с помощью дюбелей, без разборки корпуса.

Высота расположения зависит от характера газовой смеси, используемой в приборах:

  • для метана – 0,3 – 1 м от потолка;

  • для пропана – 0,3 – 1 м от пола;

  • для комбинированных смесей – 0,3 – 0,5 м от потолка.

Несоблюдение рекомендаций производителей может свести на нет все функциональные возможности даже самых совершенных сигнализаторов газа.

Важно! Монтаж датчика с клапаном может производить только специалист газовой службы. Самостоятельная установка не допустима и грозит штрафом за самовольное вмешательство в систему.

Правила эксплуатации

После установки на протяжении некоторого времени стоит понаблюдать за прибором.

Для эффективной и корректной работы прибора важно не только грамотно его установить, но и правильно ухаживать:

  • регулярно стирайте с прибора пыль, но не переусердствуйте, чтобы не повредить сенсор;
  • не допускайте засорения поверхности;

  • периодически тестируйте сенсор, к примеру, газом из зажигалки;
  • если установлена модель с клапаном, периодически проверяйте его на срабатывание.

Внимание! После проверки срабатывания клапана-отсекателя не забывайте устанавливать его в рабочее положение.

Частые вопросы

В бойлерной установили датчик утечки газа, который часто ложно срабатывает. Проверили сам датчик - он исправен. Отключать его не хочется, а слушать сирену надоело. Как решить проблему?

Если в бойлерной правильно организована вентиляция, то возможно, у котла забилась горелка. В этом случае при пуске происходит выхлоп газа, на который реагирует датчик. Вызовите специалиста для проведения ТО котла.

Газовые службы принуждают установить в квартире датчик утечки газа. Обязательна ли по закону его установка?

Нет. Решение о необходимости установки датчика собственник жилья принимает самостоятельно. Обязать его делать это по закону никто не имеет права. Навязывание услуг по установке датчиков в соответствии со ст. 16 Закона «О защите прав потребителей» от 07.02.1992 г. запрещено.

Переехали в дом и тут стоит на газовой трубе датчик и клапан газа. Срабатывает и перекрывает газ, когда что-нибудь печется в духовке. При этом запаха газа нет. В чем может быть причина и можно ли его снять?

Если датчик только на горючий газ, он не может срабатывать при жарке и запекании. Если комбинированный – горючий и СО – то возможна неисправность и нужно делать его поверку либо замену. Снимать самовольно не стоит, поскольку, скорее всего, прибор предусмотрен проектом.
